Teleskopický lyžařský vlek - typ BBK-5,5-11 kW ( závažový systém napínání )

Lyžařský vlek typ BBK-5,5 až 11 kW je svou konstrukcí zařazen mezi lyžařské vleky tzv. lehké řady. Je určen pro nejširší lyžařskou veřejnost, zejména pro začínající lyžaře. Své uplatnění nalezne tam, kde jsou menší lyžařské svahy ,např. u soukromých a podnikových chat jako vhodný doplněk k rekreaci. Vlek splňuje nejvyšší provozní a bezpečnostní kritéria.

Technický popis

Lyžařský vlek typ BBK-5,5 až 11 kW je konstruován jako vlek přenosný s vysokým veddením lana (3,5 m), tzn. bez použití kotvení do betonových základů. Sestává z poháněcí stanice napínané závažovým systémem (kladkostroj) o výkonu 5,5 až 11 kW, podpěr s kladkovými bateriemi postavených na kotevních křížích kotvených do země hřeby a vratné stanice s pevným lanovým kotoučem, která je rovněž postavena na kotevním kříži. Vlečení lyžařů je zajišťováno pevně uchycenými krátkými teleskopickými unášeči . Pohon je řízen frekvenčním měničem umožňujícím plynulou změnu rychlosti, stejně tak i provoz s libovolně sníženou rychlostí. Změnu dopravní rychlosti (snížení-zvýšení), spouštění a zastavení vleku lze rovněž ovládat dálkovým ovládáním ze vzdálenosti do 50 m od obslužné stanice vleku. Případné vypadnutí lana z drážky kladkové baterie je indikováno destrukčním snímačem polohy lana, jenž zajistí okamžité vypnutí pohonu. Proti zpětnému pohybu je vlek vybaven elektromagnetickou brzdou zpětného chodu.Přepravní rychlost lyžařského vleku je dimenzována do 2,5 m/s, přepravní kapacita LV do 600 osob za hodinu. Níže uvádíme parametry a na fotodokumentaci představujeme typového představitele lyžařského vleku o výkonu 7,5 kW

PARAMETRY LYŽAŘSKÉHO VLEKU TYP BBK-7,5 kW

Typ lyžařského vleku

 BBK -7,5 kW- přenosný

Vodorovná vzdálenost stanic

179,5 m

Šikmá vzdálenost stanic

185 m

Výškový rozdíl - převýšení

44,9 m

Dopravní rychlost

2,513 m . sec.­¹

Přepravní kapacita

550 os. hod.­¹

Typ unášeče

1-místný teleskopický unášeč

Časový interval mezi závěsy

6,77 sec.

Počet závěsů

22 ks

Vzdálenost závěsů

17 m

Výkon pohonu

NORD SK 63 - 7,5 kW

Počet podpěr

6 ks

Napínací soustava

Závažový systém ( kladkostroj )

Dopravní lano

Ø 12  6x19 S SFC 1770 BsZ

Upevnění podpěry

Roznášecí kříž + 8 hřebů

Upevnění PS a VS

Roznášecí kříž + beton.patka 6,5 m³

Ø lanového kotouče

1,3 m

Průměrný sklon tratě

14,4°

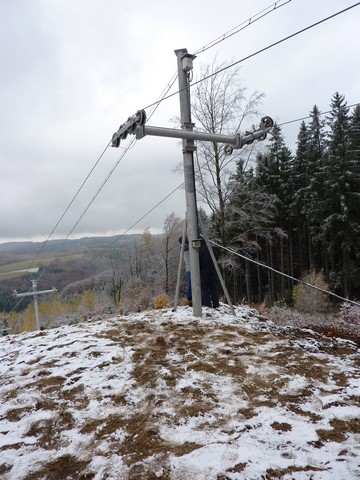

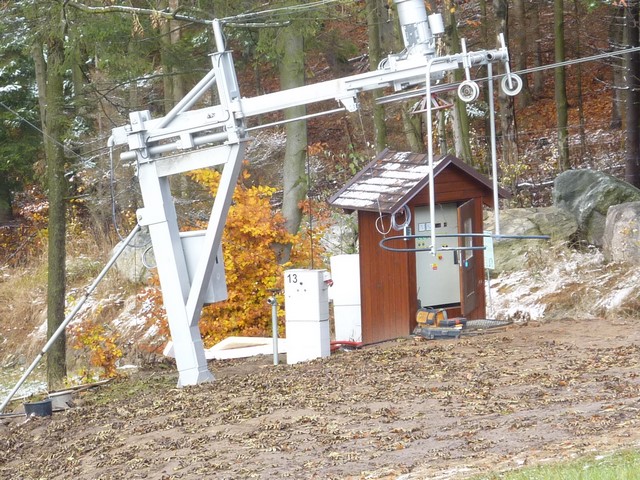

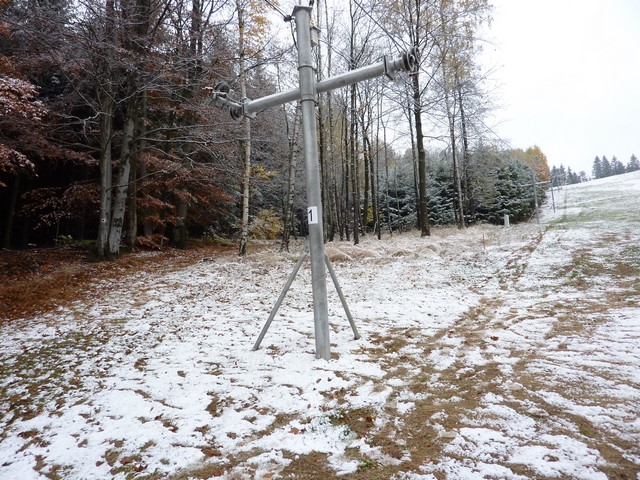

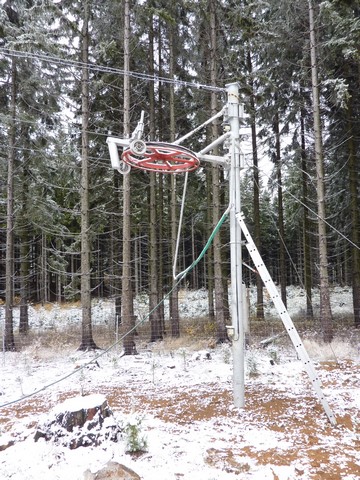

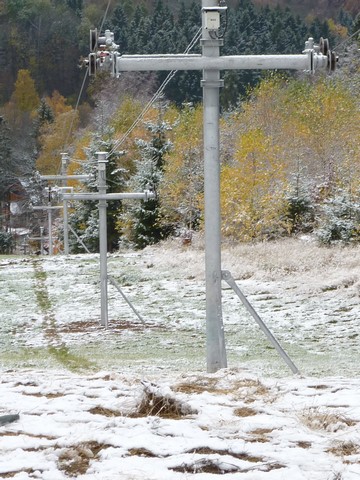

Lyžařský vlek BBK 4.kl. baterie lyžařského vleku III.Lyžařský vlek BBK podpěra lyžařského vleku I.Lyžařský vlek BBK podpěra lyžařského vleku II.Lyžařský vlek BBK poháněcí stanice lyžařského vlekuLyžařský vlek BBK trasa lyžařského vlekuLyžařský vlek BBK vratná stanice lyžařského vleku
